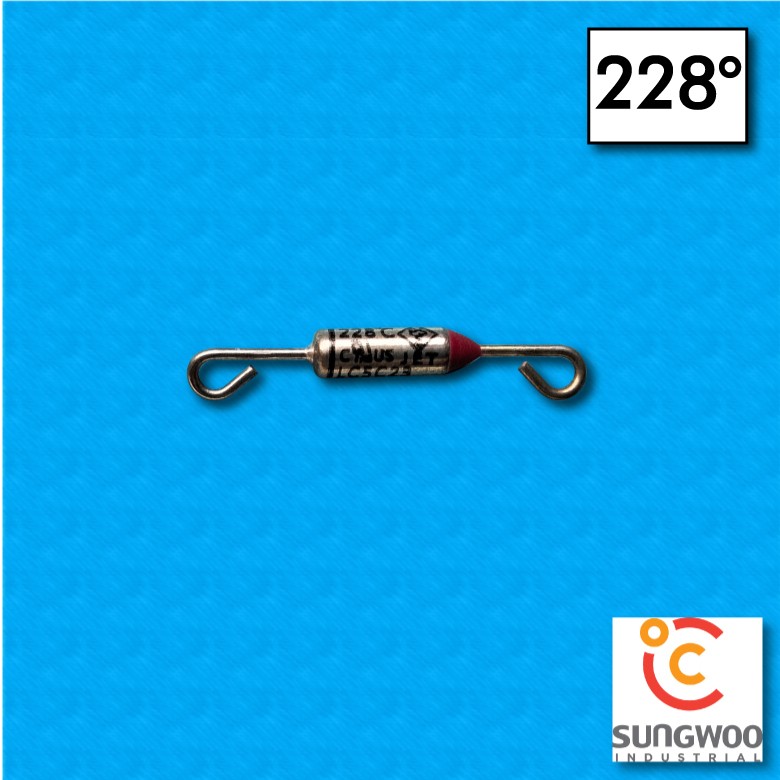

  • Termofusibile SUNG WOO tipo SW1 - Temperatura 228°C - Reofori piegati come in figura - Portata 10/15A

Termofusibile SUNG WOO tipo SW1 - Temperatura 228°C - Reofori piegati come in figura - Portata 10/15A

1,72 €

Codice prodotto: TF1-228-FORM

Quantità Prezzo
1-9 1,72 €
10-19 1,55 €
20-29 1,29 €
30-39 1,03 €
40+ 0,86 €

Quantità
  Consegne con BRT

Costo: 8€+IVA | Tempi di consegna: 2 g. (Italia), 5 g. (Estero).

  Dal 1999

Lavoriamo con una vasta rete mondiale di aziende produttrici.

  Assistenza clienti

Sempre al tuo fianco per un supporto pre e post-vendita.

I termofusibili SUNG WOO, o fusibili termici, o thermal Cut-off (TCO), o anche Thermal Link, sono microdispositivi predisposti per la protezione contro il surriscaldamento e agiscono interrompendo il passaggio di corrente in un circuito elettrico quando la temperatura di esercizio supera la temperatura nominale o di fusione del TCO.



SERIE SW-1 - Il funzionamento di questo termofusibile è dato dalla combinazione di un impasto chimico-organico detto thermal pellet e da una molla che mantiene i contatti chiusi fino alla fusione del thermal pellet, che si verifica al raggiungimento della temperatura per cui è stato costruito. Quando la temperatura dell’applicazione raggiunge la temperatura di fusione del pellet termico, questo si scioglie permettendo alla molla di compressione di rilassarsi. In questo modo il contatto interno scorrevole si sposta lontano dai due conduttori aprendo così il circuito elettrico. Dalla forma compatta e di dimensioni molto piccole (diametro 4 mm) può lavorare fino a 15A 250V ed è fortemente sensibile alla temperatura ambiente.

SERIE SW-2 - La serie SW-2 utilizza una lega che fonde quando la temperatura ambiente sale al punto di fusione della lega. A questo punto il circuito elettrico si apre con la formazione di due sfere separate ai bordi dei conduttori elettrici.

SERIE SW-3 - La serie SW-3 ha le stesse dimensioni fisiche della serie SW-1 ma è classificata per correnti di esercizio fino a 20 Amp. (250 V CA). Il funzionamento interno del fusibile serie SW-3 è identico a quello della serie SW-1, con la sola differenza che, internamente, quando il Thermal Pellet fonde e la molla interna apre il contatto elettrico, questo viene completamente disgiunto dai due reofori di collegamento, essendo un contatto scorrevole. Questo porta due vantaggi: una maggiore portata di Ampere e, a certe temperature di fusione, una più alta temperatura di esposizione massima (Tm)

SERIE SW-5 - La serie SW-5 è progettata per soddisfare applicazioni che richiedono componenti miniaturizzati che non hanno bisogno della massima capacità di interruzione della corrente. Viene utilizzato per attrezzature quali trasformatori, motori elettrici, pacchi batteria e applicazioni su circuiti elettronici.



 CARATTERISTICHE
- Ampia gamma di prodotti per molte applicazioni
- Temperatura stabile
- Ampio intervallo di temperatura
- Taglia piccola
- Installazione semplice
- Collegamenti vari
- Alta affidabilità


 APPLICAZIONI
- Elettrodomestici e attrezzature, impianti elettrici e macchinari come ad esempio: frigoriferi, cuociriso, macchine da caffè, griglie, fornelli, ferri da stiro, riscaldatori, asciugacapelli, apparecchi per la pulizia, mixer batteria, climatizzatore per auto.



Ne abbiamo parlato nei seguenti nostri articoli:

COME FUNZIONANO I TERMOFUSIBILI

ARCO ELETTRICO E TERMOFUSIBILE

TERMOFUSIBILE: COSA PUO' SUCCEDERE SE TH E' TROPPO VICINO A TF?

TF1-228-FORM

Scheda tecnica

Tipologia
Termofusibile
Codice modello
SW1
Temperatura di intervento
228°C
Lunghezza reofori in mm
Piegati come in foto
Dimensioni in mm
4 x 10
Corrente nominale
10A-15A / 250V
Certificazioni
C-UL
CCC
K-Mark
PSE
TUV
UL
VDE
Produttore
SUNGWOO Industrial CO.
Codice produttore
SW-124T-228°C-Forming

Scarica

Scheda tecnica SW1

Scarica (274.67KB)

Technical sheet SW1

Scarica (300.71KB)
